裁切系统
Cutting System

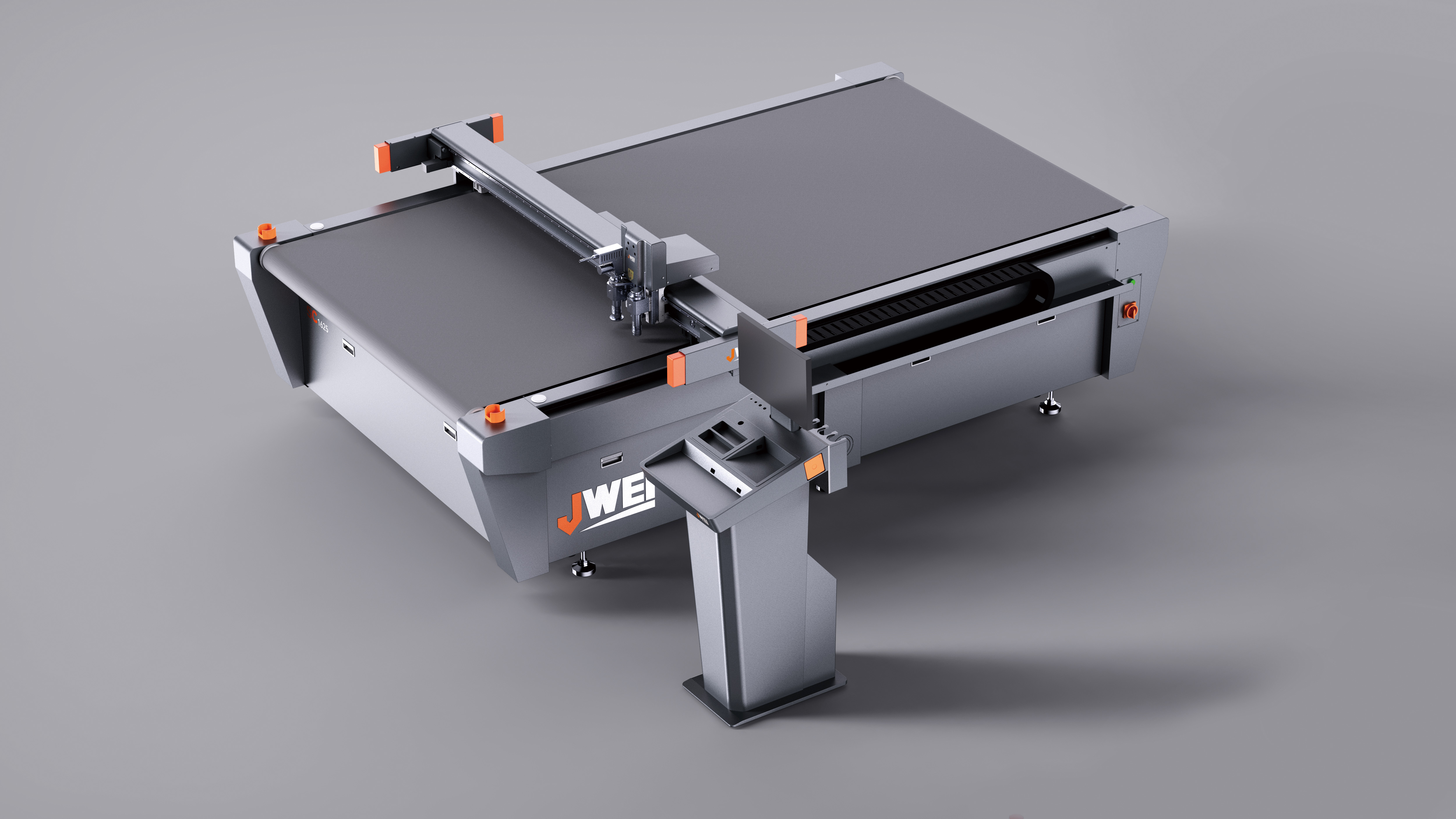

SC系列纸箱打样机 - 剪切系统SC系列 - JWEIAg亚洲集团官方网站数控

SC系列纸箱打样机是一款专门应用纸箱纸盒打样切割的割样机 ，带有高频振动工具 ，特制钨钢硬化刀片 ，不同宽度压痕轮 ，多角度开槽工具 ，轻松应对瓦楞纸板、蜂窝板、灰板纸、卡纸等材料切割、开槽、压痕 ，无需额外制作刀模 ，轻松稿定各种盒型的制作。


1个人工
打样免刀模 ，订单实时交付 ，操作减少
产品应用场景
SC系列纸箱打样机瓦楞纸箱、振动刀切割机,精品礼盒、纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘、不干胶等。
20240507041416514
灰板
20240507041417634

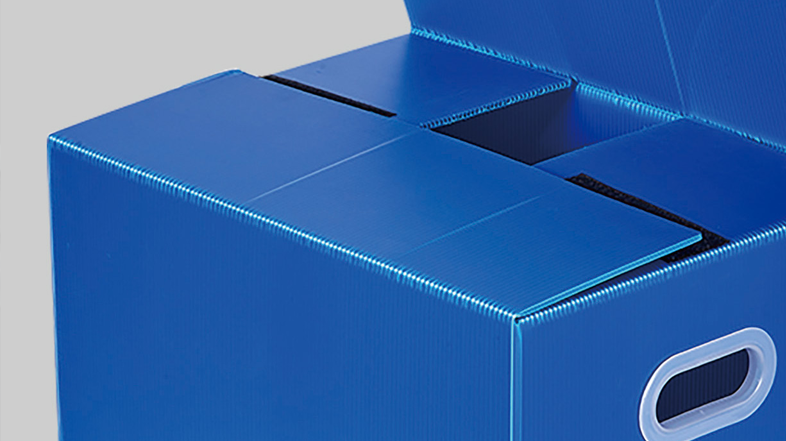

中空板
20240507041417341
卡纸
20240507041417704
PVC 板
20240507041618320
瓦楞 / 蜂窝
20240507041658491

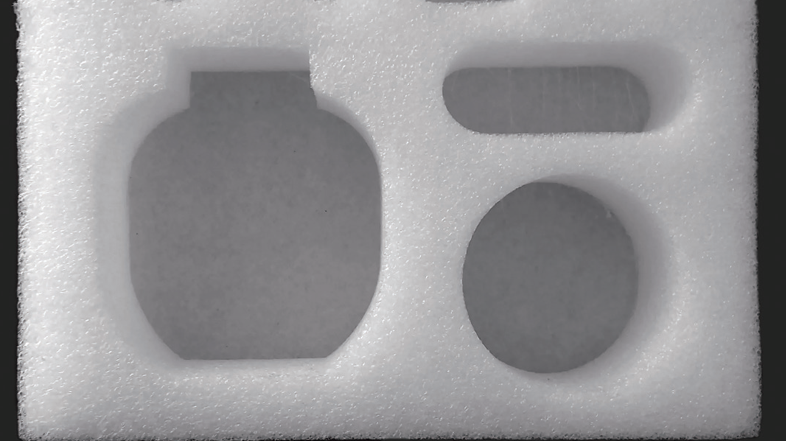

EPE 泡棉
切割视频
优势特点
20240507085415150
高频电动振动刀
内置高频Maxon电机 ，转速可达18000RPM ，配备特制钨钢硬化刀片 ，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割 ，速度快、切边光滑整齐
20240507085445747

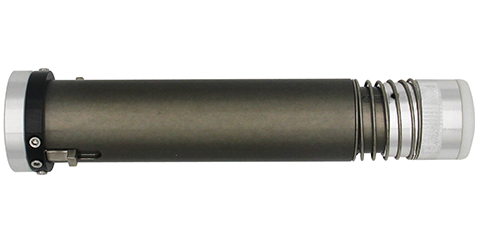

拖刀工具
可应对厚度不超过5mm的材料。相对于振动刀 ，切割速度更快
20240507085503981

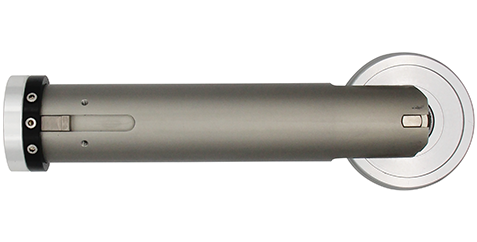

压痕组件
四组不同宽度压痕轮可选 ，可在各种瓦楞纸板 ，卡纸上压出完美压痕；可选PVC压轮可进行PVC压痕
20240507085521214
绘图笔
中性笔 ，油性笔工具各1支 ，可在纸卡类材料上进行绘图 ，调试产品精度使用
20240507085540896

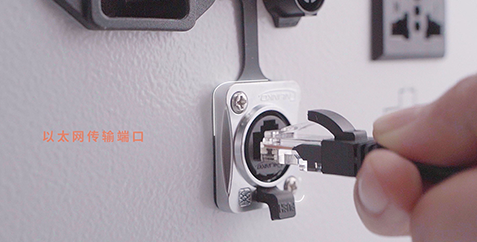

以太网传输端口
数据传输灵活稳定 ，自动化拓展性更强；可实现远程升级维护 ，实现局域网内控制机器及调用文件
20240507085557953

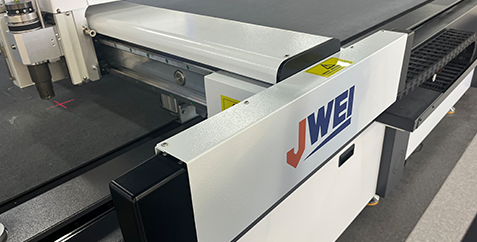

安全防护
安全防撞设计简洁大方 ，内建红外线光栅装置 ，反应灵敏 ，为操作人员的人身安全、机器的安全运行保驾护航
20240507085619590
航空用蜂窝铝板+多孔PVC台面
采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形 ，内部蜂窝结构空气流通顺畅
20240507085638296
独立操控平台 （不含电脑）
集成急停按钮与触摸屏人机界面 ，界面友好上手快 ，便于快捷设置各类切割参数；提供PC安装空间
20240507085654280

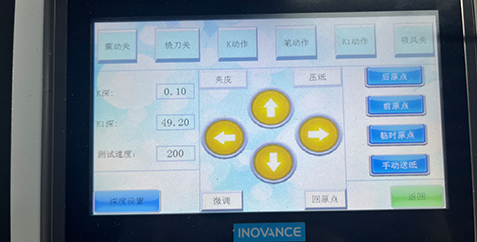

触摸屏
触摸屏上可视数字化微调和预设存储刀深、刀压；设置各类切割参数 ，方便控制机器运行
多种工具
  • 20240507071641753
    灰板开槽工具
    灰板开槽工具
    专为灰板开槽而设 ，多角度可调：0°~135°任意可调
  • 20240507071717574
    卡纸开槽工具
    卡纸开槽工具
    专为卡纸开槽而设 ，自适应台面 ，防切透设计功能 ，可轻松实现卡纸高精度开槽需求
  • 20240507071735561
    V-CUT开槽工具
    V-CUT开槽工具
    可实现蜂窝板 ，KT板等多种类材料0°~120°任意可调开槽需求
  • 20240507071755851
    相框开槽工具
    相框开槽工具
    90度固定式开槽 ，专为相框 ，柔板 ，消音板等材料进行90度角开槽
  • 20240507071816599
    半切刀工具
    半切刀工具
    专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统 ，无论多么复杂的异形图案可轻松切割。
  • 20240507071837433
    5MM震动工具
    5MM震动工具
    泡棉振动切割工具 ，拥有2mm振动行程 ，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡材料的裁切。
  • 20240507071856435

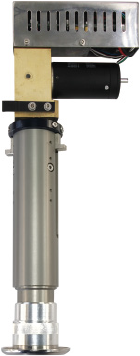

    相机定位系统
    相机定位系统
    印刷类材料 ，通过相机定位系统 ，快速精准定位裁切 ，通过集成的QR任务分类？ ，可小批量性进行不同批次产品的自动化调图生产
技术参数
更多详细功能请联系客服。

                                                                        以下参数本公司保留最终解释权 ，如有变动 ，恕不另行通知。

型号

SC1625

SC1325

SC1825

平台类型

滚台

定台

滚台

定台

滚台

定台

多功能机头

双工具固定孔位 ，工具快插式固定 ，更换切割工具方便迅捷、即插即用 ，集裁切、压痕、绘图、镂铣等功能于一体

工具配置

电动振动切割工具、拖刀工具、绘图工具

安全装置

采用红外线感应 ，反应灵敏、安全可靠

最大裁切速度

1800mm/s *

最大裁切厚度

50mm *

重复精度

±0.05mm *

裁切材料

卡纸、瓦楞、灰板、PVC/PET、EPE/EVA、中空板、蜂窝板、柔板等

材料固定方式

真空吸附

伺服分辨率

±0.01mm

传输方式

以太网口

传动系统

高级伺服系统、进口直线导轨、同步带、丝杠

额定容量

12.4kVA

额定电压

380V±10%

整机重量

1100kG

1080kG

810kG

775kG

1230kG

/

最大裁切尺寸 (宽x长)

1600×2500mm

1600×2500mm

1300×2500mm

1300×2500mm

1800×2500mm

1800×2500mm

整机尺寸 (宽x长x高)

2504×3570×1330mm

2504×3570×1330mm

2204×3571×1330mm

2204×3571×1330mm

2704×3571×1330mm

2704×3571×1330mm

说明：*为根据材料和应用而定


场地实拍
20240510095202496

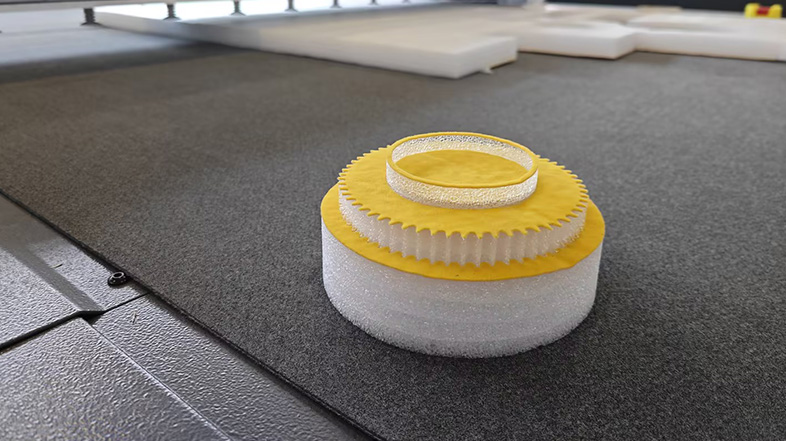

场地实拍
20240510095202256
场地实拍
