裁切系统
Cutting System
SC板材送切收流水线 - 剪切系统SC系列 - JWEIAg亚洲集团官方网站数控

CB03Ⅱ板材送切收流水线是基于CB03Ⅱ多功能裁切设备拓展而来 。市场不断变化 ，小批量个性化逐渐成为主流 ，传统大型流水线面临高额的制造成本 ，从而影响广告加工企业在市场中的竞争力 。针对此 ，Ag亚洲集团官方网站通过发挥原本小批量生产优势 ，结合实际需要 ，再次刷新了裁切设备效率的天花板 ，通过极具节奏的自动化配套 ，实现了板材从送、切、收全无人值守的改变 ，为行业提供了全新可能性 。


2个人工
小批量生产减少
免刀模
订单实时交付
产品应用场景
应用于户内外板材类KT板、雪弗板、瓦楞纸等等、展示展架、个性立牌、人形立牌等 。
20240506053235278

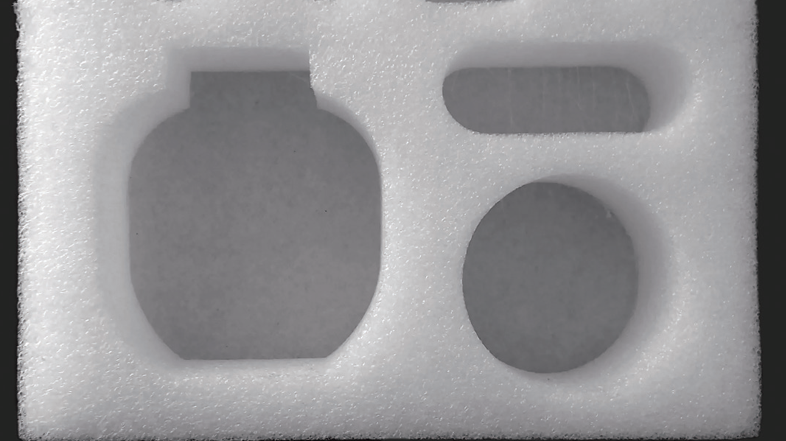

EPE 泡棉
20240506053235588
蜂窝板
20240506053235379

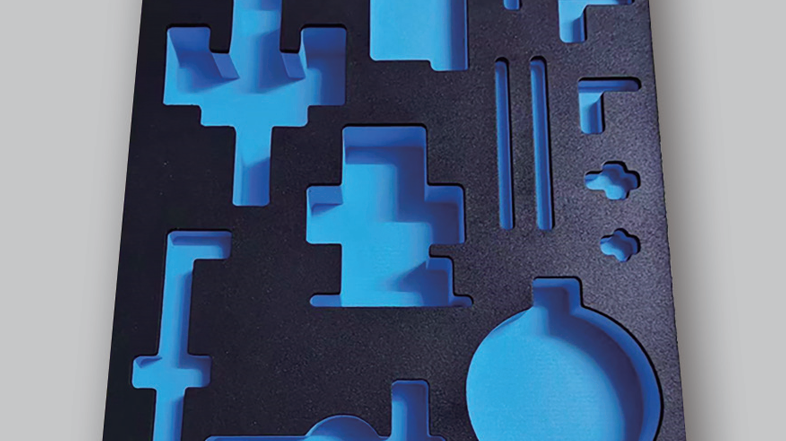

EVA
20240506053331466

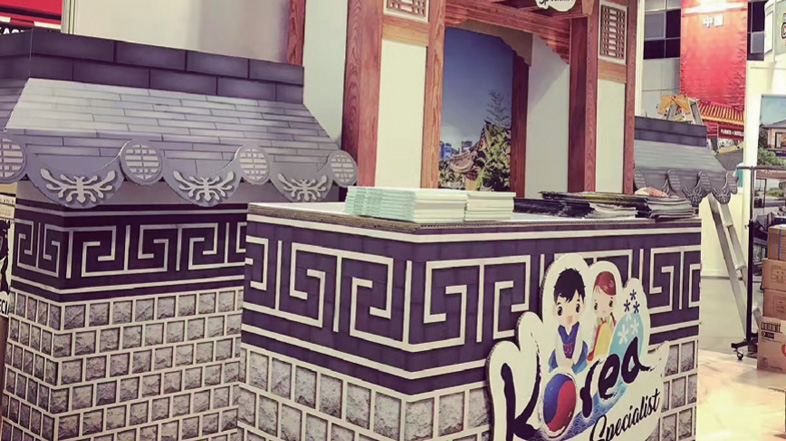

KT 板
20240506053345320

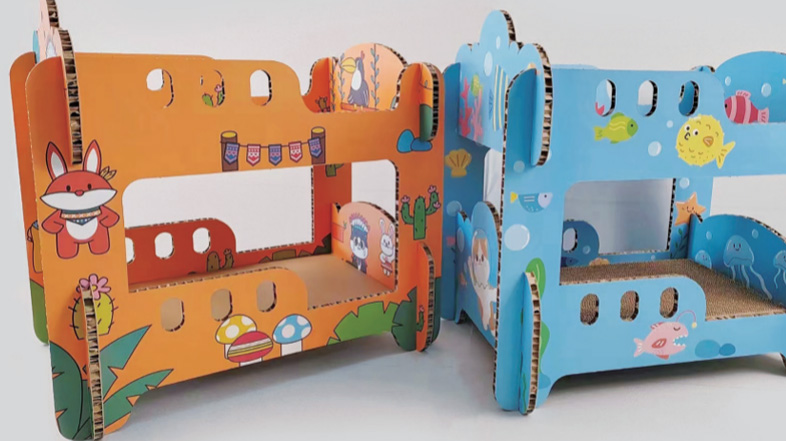

瓦楞纸
20240506053435146
雪弗板

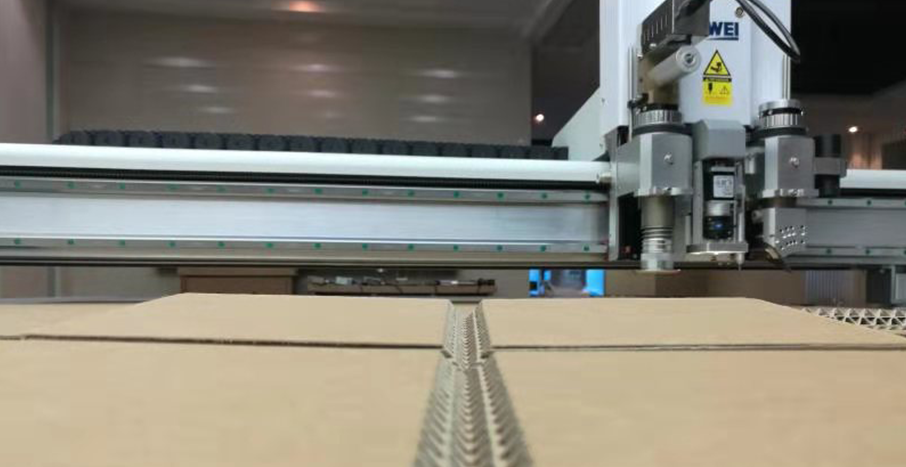

切割视频
优势特点
20240507025456391

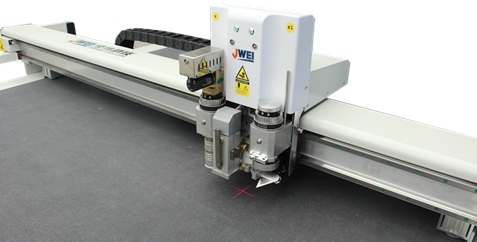

相机定位系统
印刷类材料 ，通过相机定位系统 ，快速精准定位裁切 ，通过集成的QR任务分类？ ，可小批量性进行不同批次产品的自动化调图生产
20240507070214200

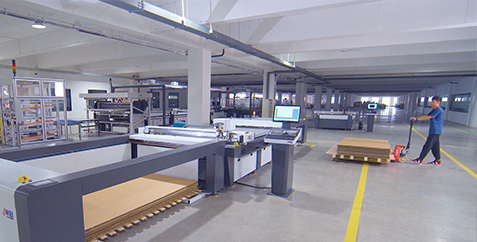

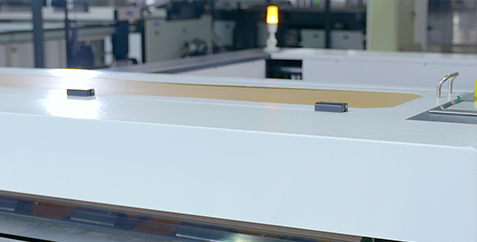

堆垛式上下料系统
叉车式上下料 ，免人力搬运 ，最大可装800MM厚料 ，一次性自动化生产加工 ，让生产更加自动化
20240507070231297
背扫背切
通过印刷材料背部扫描识别 ，让印刷面朝下定位切割 ，实现一次性开槽 ，压痕 ，切割工艺 ，让加工品质更佳
20240507070247135

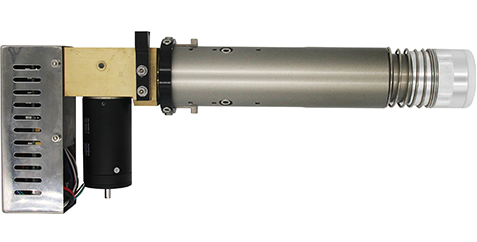

自动对刀
自动调节刀深 ，免去人工调试 ，更便捷的操作 ，避免因人工调试误差导致的加工深度变化
20240507070301895
高频电动振动刀
内置高频振动电机 ，转速可达18000RPM ，配备特制钨钢硬化刀片 ，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割 ，速度快、切边光滑整齐
20240507070315157

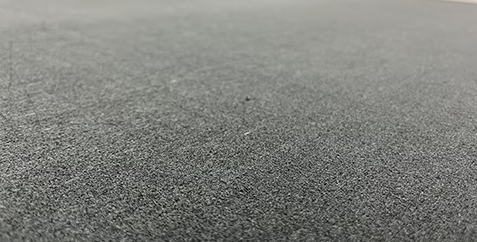

平台检测
通过平台检测？ ，自动传感检测平台平整数据 ，反馈至控制中心进行平台精度补偿 ，实现平面度高度一致
多种工具
  • 20240507025159918
    振动刀工具
    振动刀工具
    轻松应对瓦楞纸板、蜂窝纸板、KT板、雪弗板等较硬较厚材质切割；
  • 20240507091309491
    偏移拖刀工具
    偏移拖刀工具
    可应对厚度不超过5mm的材料 ，如车贴、写真、背胶等材料；
  • 20240507025303350
    压切工具
    压切工具
    可实现全切、半切 ，弹性压切 ，不伤台面 ，可加工更多类型材料；
  • 20240507025319311
    V-CUT多角度开槽工具
    V-CUT多角度开槽工具
    可实现蜂窝板 ，KT板等多种类材料0°~120°任意可调开槽需求；
  • 20240507025333691
    灰卡开槽工具
    灰卡开槽工具
    专为灰板开槽而设 ，多角度可调：0°~135°任意可调；
  • 20240507025346155
    相框开槽工具
    相框开槽工具
    90度固定式开槽 ，专为相框 ，柔板 ，消音板等材料进行90度角开槽；
  • 20240507025400885
    白卡开槽工具
    白卡开槽工具
    专为卡纸开槽而设 ，可轻松实现卡纸高精度开槽需求；
  • 20240507025412759
    压痕工具
    压痕工具
    不同宽度压痕轮可选 ，可在各种瓦楞纸板、卡纸、PVC上压出完美压痕；
技术参数
更多详细功能请联系客服 。

以下参数本公司保留最终解释权 ，如有变动 ，恕不另行通知 。

型号

CB03 Ⅱ -2516-RM 板材送切收

多功能机头

双工具固定孔位 ，工具快插式固定 ，更换切割工具方便迅捷、即插即用 ，集裁切、压痕、绘图等功能于一体

工具配置

电动振动切割工具、拖刀工具、绘图工具

最大裁切速度

1500mm/s （不同材料 ，速度有所不同）

最大装料高度 ( 含拖盘 )

750mm

最大送料厚度

30mm

单张送料重量

5kg

最大送收料装料尺寸

2500mm×1600mm

最小送收料装料尺寸

900mm×600mm

送切收材料

瓦楞纸、灰纸板、蜂窝纸板、EPE 泡棉、EVA、雪弗板、KT 板等

材料固定方式

真空吸附

传输端口

以太网口

传动系统

高级伺服系统、进口直线导轨、同步带、丝杠、齿轮

整机功率

17kW

额定电压

380V±10%

有效工作尺寸

2500mm×1600mm

整机尺寸

10660mm×2620mm×1325mm（送：3630mm×2060mm×1250mm、切：3571mm×2504mm×1325mm、收：3630mm×2060mm×1250mm）

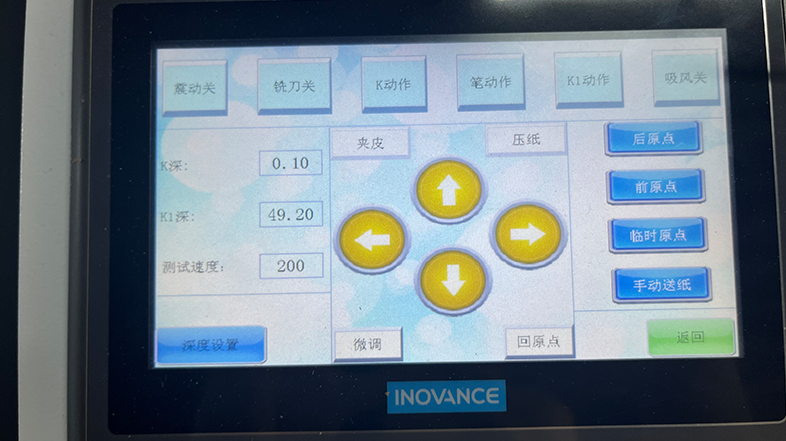

场地实拍
20240506054034954

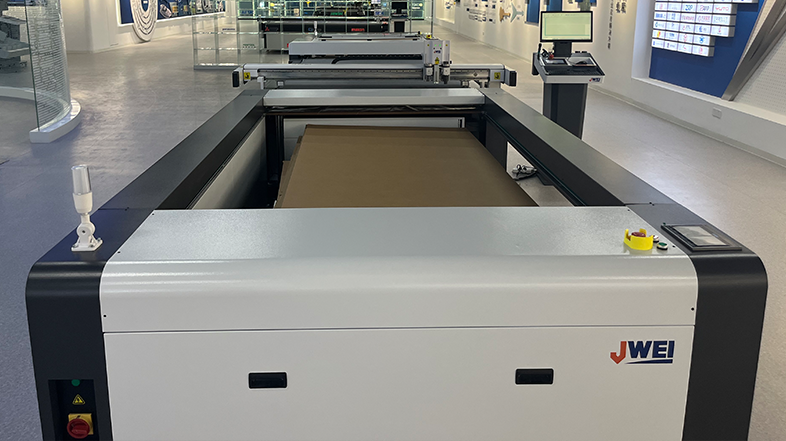

场地实拍
20240506054034471
场地实拍
20240506054034680
场地实拍
